RZ-LC橢圓齒輪流量計的詳細資料：

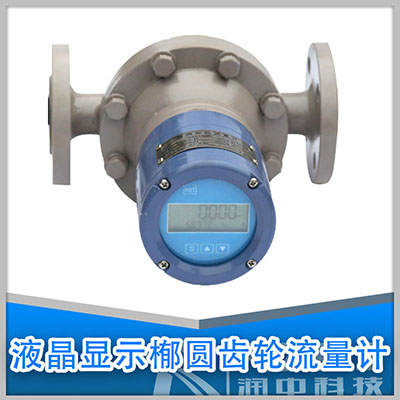

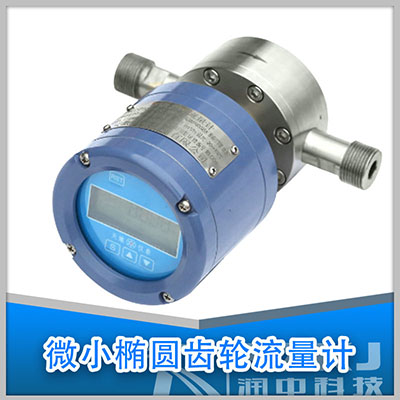

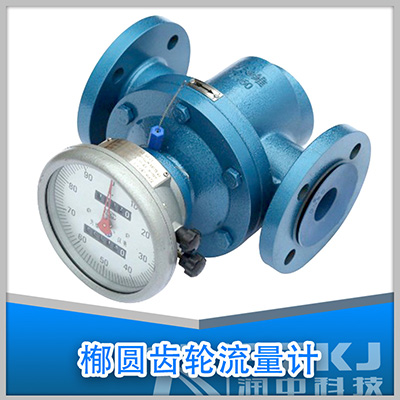

RZ-LC型橢圓齒輪流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、4-20mA+HART、MODBUS、支持232，485通訊等。與中儀機械批控器或電子批控器組合，可實現不同型式的灌裝，批控等多種功能。

?圓齒輪流量計

工作原理與結構：
流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量.
流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)等組成:

工作原理

普通鑄鐵型(a)、鑄鋼型(e)、不銹鋼型(b)

型號		LC-a鑄鐵		LC-e鑄鋼		LC-b不銹鋼
公稱壓力Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度		2 ~200 Mpa.s
被測液體溫度		-20℃～+100℃
流量范圍 m3/h
型號精度等級	LC-a鑄鐵			LC-e鑄鋼		LC-b不銹鋼
公稱口徑(mm)	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

一)鑄鐵型、鑄鐵高粘型、鑄鐵高溫型、鑄鐵變形型橢圓齒輪流量計外形尺寸
單位：mm

公稱通徑	L	H	A	B	D	D1	N(個)	Φ
10	150	100	165	210	90	60	4	14
15	170	118	172	226	95	65	4	14
20	200	150	225	238	105	75	4	14
25	260	180	232	246	115	85	4	14
40	245	180	249	271	145	110	4	18
50	340	250	230	372	160	125	4	18
65	420	325	270	386	180	145	4	18
80	420	325	315	433	195	160	8	18
100	515	418	370	458	215	180	8	18
150	540	515	347	557	280	240	8	23
200	650	650	476	720	335	295	12	23

(二)鑄鋼型、鑄鋼高粘型、鑄鋼高溫型橢圓齒輪流量計外形尺寸
單位：mm

公稱通徑	L	H	B	A	D	D1	N(個)	Φ
15	200	138	232	180	105	75	4	14
20	250	164	220	160	125	90	4	18
25	300	202	252	185	135	100	4	18
40	300	202	293	208	165	125	4	23
50	384	262	394	312	175	135	4	23
80	450	337	452	332	210	170	8	23
100	555	442	478	310	250	200	8	25
150	540	510	557	347	300	250	8	26
200	650	650	720	476	36	310	12	26

鑄鐵、鑄鋼高溫型橢圓齒輪流量計外形尺寸：DN15~DN25，A、B尺寸按上表數據加160mm熱延伸管：DN40~DN80，A、B尺寸按上表尺寸加300mm熱延伸管，其余尺寸同上表相應尺寸。
三)不銹鋼型橢圓齒輪流量計外形尺寸

單位：mm

公稱通徑	L	H	B	A	D	D1	N(個)	Φ
15	208	120	228	172	95	65	4	14
20	236	150	238	225	105	75	4	14
25	287	195	246	232	115	85	4	14,
40	265	178	349	265	145	110	4	18
50	265	178	349	265	160	125	4	18
65	365	260	436	319	180	145	4	18
80	420	305	459	324	200	160	8	18
100	515	400	554	373	220	180	8	18
150	540	515	607	397	280	240	8	23

橢圓齒輪流量計的安裝：
1、安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
3、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。
5、流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180o或90o安裝要求見。
