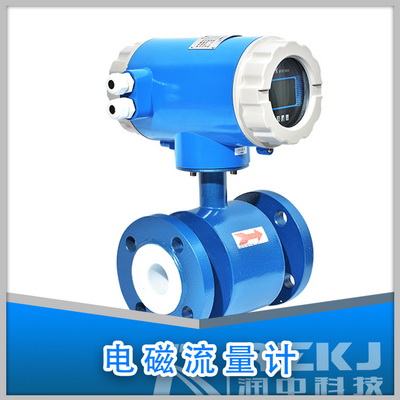

污水流量計

公稱通徑（mm）

（特殊規格可定制）

管道式四氟襯里：DN10～DN1200

管道式橡膠襯里：DN40～DN1200

流動方向：

正，反，凈流量

量程比：

150：1

重復性誤差：

測量值的±0.1%

精度等級：

管道式：0.5級，1.0級

被測介質溫度：

普通橡膠襯里：－20～＋60℃

高溫橡膠襯里：－20～＋90℃

聚四氟乙稀襯里：－30～＋100℃

高溫型四氟襯里：－20～＋180℃

額定工作壓力：

（高壓可定制）

DN6－DN80：≤1.6MPa

DN100－DN250：≤1.0MPa

DN300－DN1200：≤0.6MPa

流速范圍：

0.1－15m/s

電導率范圍：

被測流體電導率≥5μs/cm

電流輸出：

負載電阻

0～10mA：0～1.5kΩ

4～20mA：0～750 kΩ

數字頻率輸出：

輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極*大電流為250mA

供電電源：

AC220V、DC24V或3.6V電池

要求直管段長度

上游≥5DN，下游≥2DN

連接方式：

流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定

防爆等級：

mdIIBT4

防護等級：

IP65，特殊訂制*高可達IP68

環境溫度：

－25～＋60℃

相對溫度：

5%～95%

消耗總功率：

小于20W

襯里材料

主要性能

適用范圍

氯丁橡膠

Neoprene

耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。

<80°C，一般水，污水，泥漿，礦漿

聚氨酯橡膠

Polyurethane

有極好的耐磨性能，耐酸堿性能略差。

<60°C，中性、強磨損的礦漿，煤漿、泥漿。

聚四氟乙烯

PTFE

化學性能*穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫二氟化氧。

<180°C，濃酸、堿等強腐蝕性介質，衛生類介質。

F46

化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE。與金屬粘接性能好，耐磨性好于PTFE，具有較好
的抗撕裂性能。

<180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質

材質

耐腐蝕性能

316L

對于硝酸、室溫下<5%的硫酸，沸騰的磷酸、堿溶液；在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。

哈氏合金HB

耐沸點下一切濃度的鹽酸、硫酸、氫氟酸有機酸等非氧化性酸、堿、非氯化性鹽酸。

哈氏合金HC

耐氧化性酸如：硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水

鈦

能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等的腐蝕，不耐較純的還原性酸（硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸和含有Fe、Cu離子的介質）時則腐蝕大為降低。

鉭

具有優良的耐腐蝕性和玻璃很相似，除了氫氟酸、濃硫酸外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和175°C以下的硫酸）的腐蝕，在堿中不耐腐蝕。
